1、项目目标

项目计划通过系统实现以下功能：

1. 少焊

2. 多焊

3. 线颜色顺序错焊

2、系统介绍

2.1系统原理

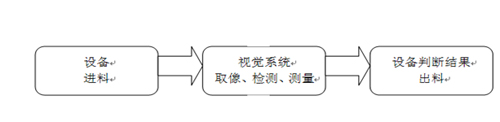

系统由产品设备及视觉系统组成，具体如图1所示：

图1 系统组成

产品进入生产线，经过视觉系统的处理，给出一个决策。

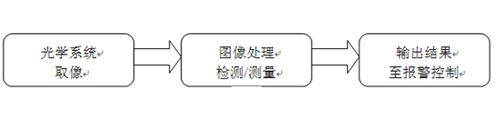

图2是视觉系统的组成

图2是视觉系统的组成，其检测原理是：通过电控模块输出触发信号，系统收到工作到位触发信号后，自动采集图像，针对此系统开发的图像处理软件实时对采集到得图片根据客户提出的工艺标准进行处理和分析，并将处理结果输出至报警控制系统。

2.2、系统测试结果

下述是样品检测测试结果：

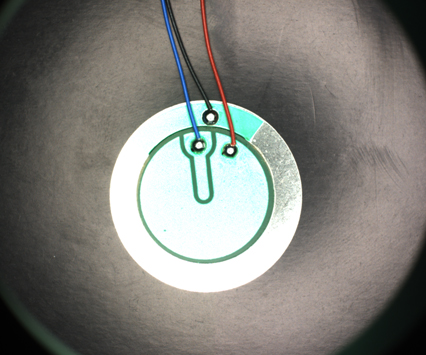

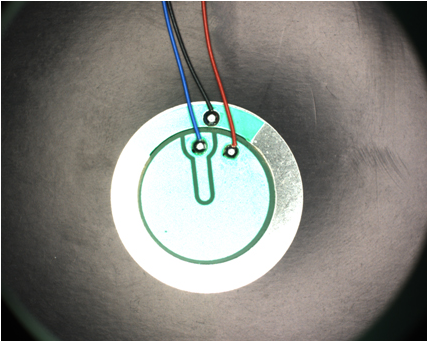

1、正确：

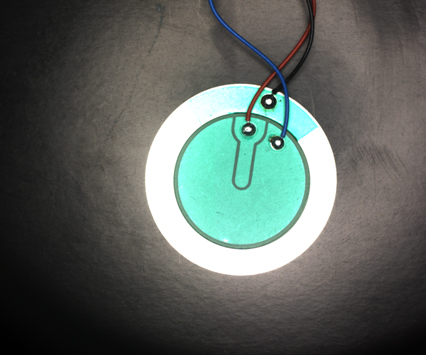

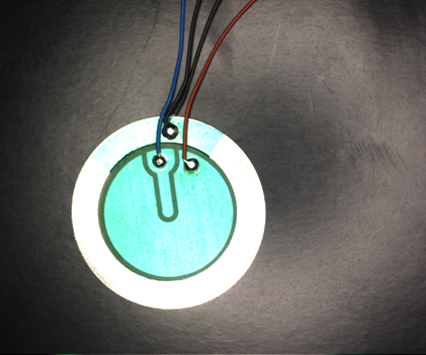

2、多焊：

3、焊错：

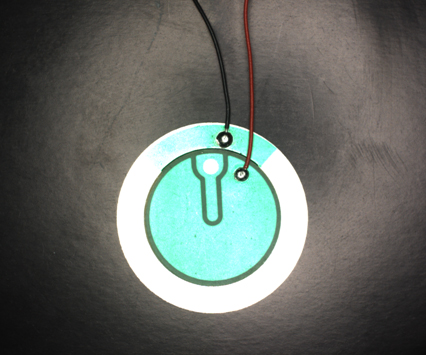

4、少焊

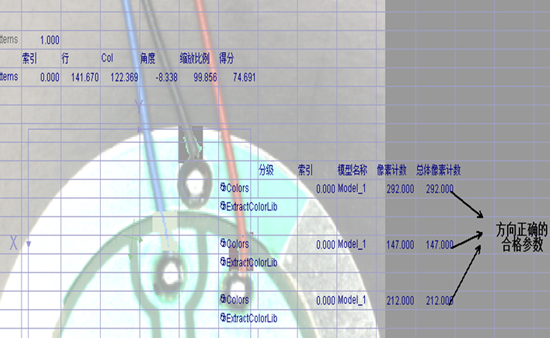

下述是样品算法处理结果：

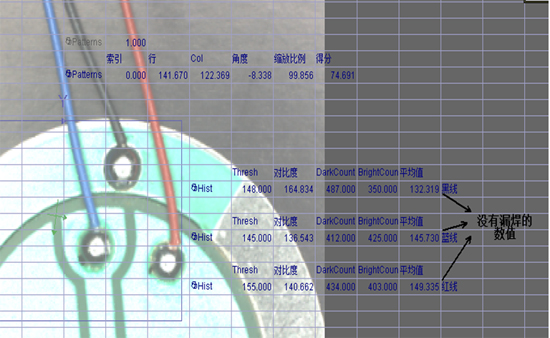

1)、没有漏焊

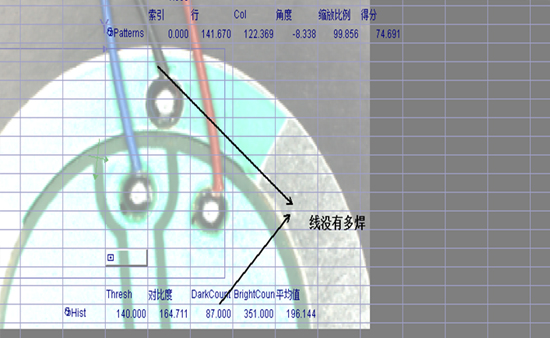

2)、没有多焊

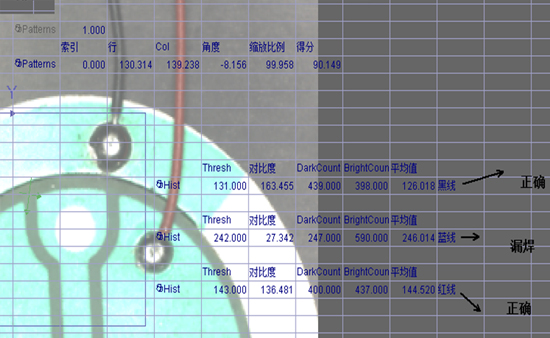

3)、漏焊

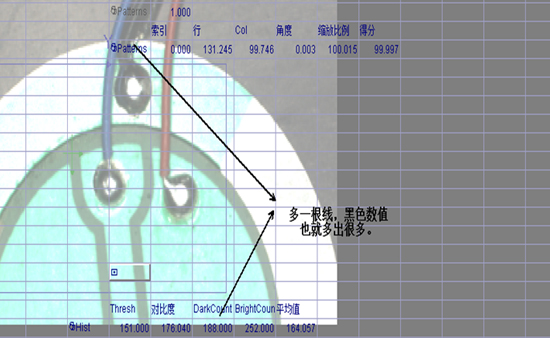

4)、多焊

5)、线方向正确

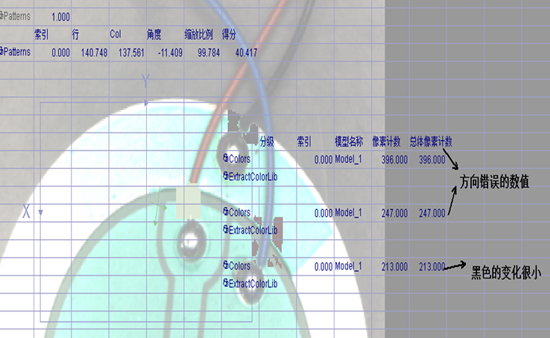

6)、线方向错误
